Componenti e accessori

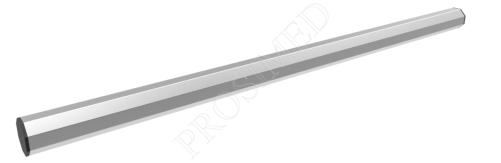

Le Barre Semplici lunghe 250 cm (Cod. 110-0054) usate per il collegamento spalliera-
pediera non hanno alcun sistema di giunzione in quanto il loro utilizzo è solo di
accoppiamento con la barra con morsetto da 150 cm (Cod. 110-0049) che ne è provvista.
Sono realizzate in profilo di alluminio ottagonale munito di scanalatura per un ancoraggio
rapido di eventuali altri componenti come l’archetto solleva-malato, le carrucole ecc.

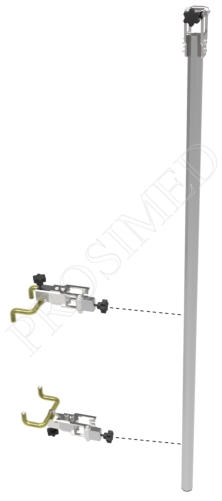

Le Barre con morsetto da 150 cm (Cod. 110-0049) e 80 cm (Cod.
110-0047) sono utilizzate come barre verticali ancorate al letto per i
due sistemi di Balcanica. Sono munite nella parte superiore di un
morsetto per l’accoppiamento con la barra semplice da 250 cm
(Cod. 110-0054), e nella parte inferiore di un blocco per evitare la
fuoriuscita accidentale del morsetto inferiore necessario per
l’accoppiamento con la barra semplice da 250 cm (Cod. 110-0054),
necessitano del Morsetto superiore di aggancio (Cod. 110-0033) e
del Morsetto inferiore di aggancio (110-0024) per la connessione
alla spalliera-pediera.
La Barra Semplice da 80 cm (Cod.110-0051) è normalmente usata come traversa di
collegamento per le barre utilizzando il morsetto doppio di collegamento barre (Cod. 110-
0035)
La Barra con Morsetto da 150 cm Cod. 110-0049 da cm 80 Cod. 110-0047 e da cm 40 Cod.
110-0046 sono utilizzate come barra di supporto laterale o verticale per diversi sistemi di
trazione o per il supporti di accessori.

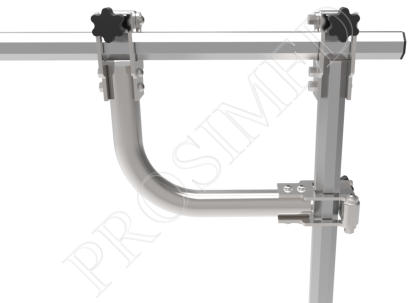

La Barra angolare di rinforzo Cod. 110-0055 è utilizzata nei casi di trazione degli arti su
persone con carichi pesanti sono realizzate in tubo in acciaio inox con morsetti di aggancio
alle estremità, misurano 50 x 50 cm

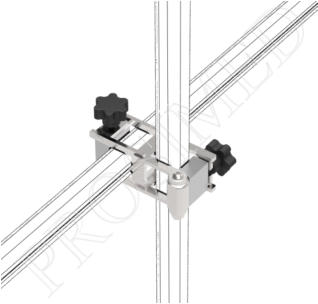

Il Morsetto doppio di collegamento barre (Cod.110-0035) in acciaio inox è utilizzato per
l’accoppiamento a 90° di due barre, il morsetto è di tipo a sportello per un rapido e facile
accoppiamento.

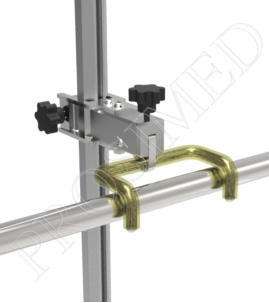

Morsetto superiore di aggancio (Cod. 110-0033) realizzato in acciaio inox è utilizzato per
fissare alla parte tubolare superiore della spalliera-pediera (corrimano) con la barra con
morsetto da 150 cm (Cod. 110-0049). È munito di ganci in acciaio inox rivestiti di silicone
per una maggiore presa e protezione del corrimano. Esso si compone di due parti: la prima
consiste di ganci regolabili con una vite la seconda parte è composta da un morsetto a
sportello per poter accogliere la barra.

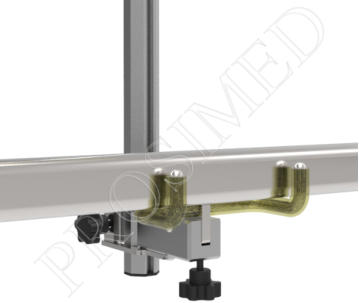

Morsetto inferiore di aggancio (Cod. 110-0024) realizzato in acciaio inox è utilizzato per
fissare alla struttura inferiore del letto sotto la spalliera-pediera la barra con morsetto da 150
cm (Cod. 110-0049). È munito di ganci in acciaio inox rivestiti di silicone per una maggiore
presa e protezione del corrimano. Esso si compone di due parti: la prima consiste di ganci
regolabili con una vite la seconda parte è composta da un morsetto a sportello per poter
accogliere la barra.

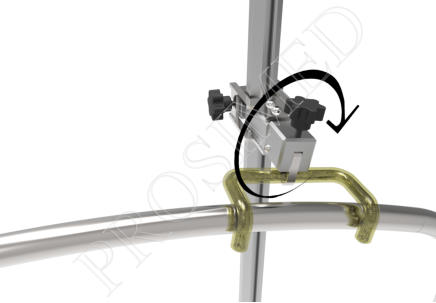

Il morsetto superiore snodato (Cod. 110-0034) consente di posizionare la barra di
collegamento in posizione verticale anche in presenza di corrimano con forma semicurva. È
realizzato in acciaio inox ed è munito di ganci rivestiti di silicone per una maggiore presa e
protezione del corrimano. Esso si compone di due parti: la prima consiste di ganci regolabili
con una vite la seconda parte è composta da un morsetto a sportello per poter accogliere la
barra.
Il reggibraccio con morsetto di collegamento per la trazione sospesa dell’Omero (Cod. 110-
0040) è realizzato con un piano in alluminio collegato alla barra semplice.

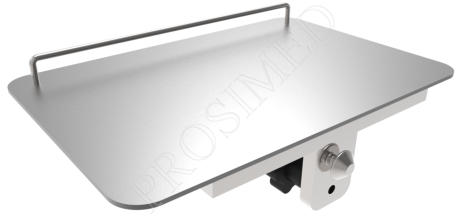

Piano di appoggio 30x20 cm (cod. 110-0039) munito di volantino di bloccaggio è applicabile
rapidamente sulle barre verticali consente di avere a disposizione un piano di appoggio per
molteplici usi a ridosso del paziente.

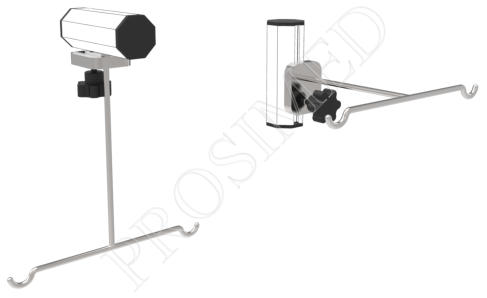

Ganci per sacche flebo muniti di volantino di bloccaggio sono applicabili rapidamente sulle
barre sono disponibili per le barre orizzontali e verticali.
Gancio flebo per barre orizzontali
cod. 110-0037
Gancio flebo per barre verticali
cod. 110-0038
La carrucola con pomello di sicura cod. 110-0025 è inseribile rapidamente nella scanalatura
di tutte le barre essa viene utilizzata quando la corda che deve alloggiare deve
tassativamente rimanere nella direzione parallela al paziente, è realizzate in acciaio inox,
da una carrucola di Ø 40 mm e da un volantino di fissaggio.
La carrucola orientabile e snodata cod. 110-0022 è inseribile rapidamente nella scanalatura
di tutte le barre, è realizzate in acciaio inox ed è provvista di una carrucola Ø 40 mm e da
un volantino di fissaggio.

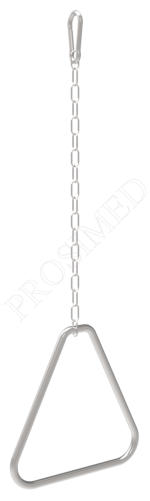

Archetto Sollevamalato cod. 110-0015 realizzato totalmente in acciaio inox
con sistema di connessione rapida alle barre.

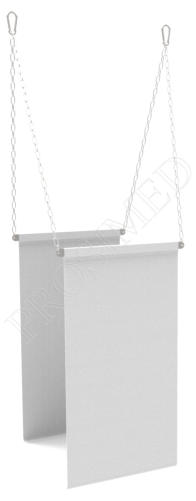

La fascia ad Amaca radiotrasparente è realizzata in tessuto di
Poliestere e collegata alla barra di sostegno con morsetto regolabile
con catena Cod. 110-0036 e sono disponibili tre misure
160x30cm
Large
cod.110-0012
120x25cm
Medium
cod.110-0013
80x15cm
Small
cod.110-0014
Il corsetto per trazione Pelvica radiotrasparente è
realizzato in tessuto di Poliestere con chiusure a
velcro e la trazione viene esercitata tramite corde,
carrucole e pesi. Sono disponibili tre misure
Corsetto Small
cod.110-0028
Corsetto Medium
cod.110-0027
Corsetto Large
cod.110-0026
Il Palmare radiotrasparente viene usato per la trazione laterale
dell’Omero mediante carrucole, corde e pesi è realizzato in policarbonato
e poliestere imbottito e fasce velcro. Sono disponibili due misure
Adulto
cod.120-0004 (conf. da 5 pz)
Pediatrico
cod.120-0003 (conf. da 5 pz)

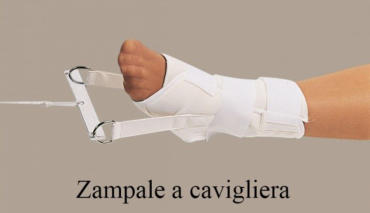

Lo Zampale a Cavigliera radiotrasparente viene usato per la trazione degli arti inferiori è
realizzato in policarbonato e poliestere con imbottitura e fasce velcro. E’ munito di due
tiranti collegabili al sistema di carrucole, corda e pesi. Sono disponibili 4 misure
Adulto Singolo
cod.110-0043
Adulto Doppio
cod.110-0041
Pediatrico Singolo
cod.110-0044
Pediatrico Doppio
cod.110-0042
Mentoniera Monouso cod. 110-0032
Mentoniera Pluriuso cod. 110-0031

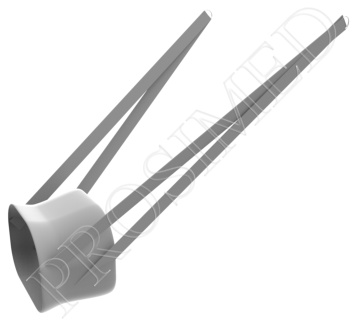

Le Mentoniere per la trazione cervicale è realizzata in tessuto poliestere rinforzato da
policarbonato ed è munita di connessione ad una barra metallica che con un sistema di
carrucole, corde e pesi esercita una trazione. È disponibile monouso o pluriuso.
